对于半导体制品的生产过程，许多爱好者心中都多多少少存在着一定的神秘感。CPU工厂大家可能还算见过，内存呢？尽管经常有企业开放媒体参观工厂，但大部分不允许拍照。近日，就在Computex举办期间，金士顿邀请媒体参观了其位于台湾新竹的亚洲总部工厂，并允许拍照，让我们来了解以下内存是怎样生产出来的。

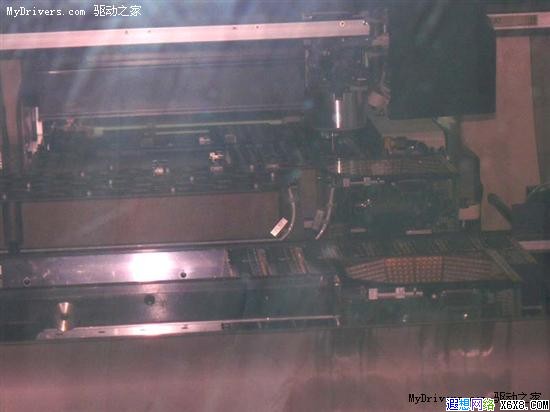

对内存PCB基板的DRAM颗粒触点进行加工

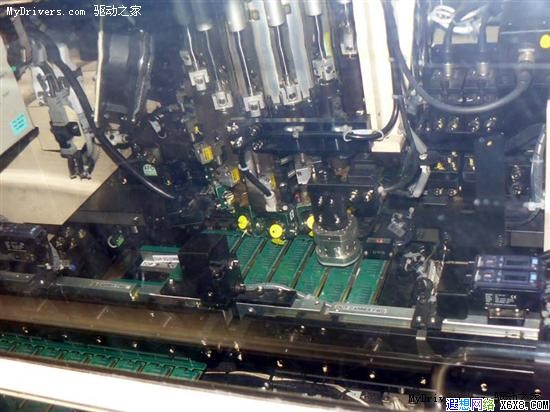

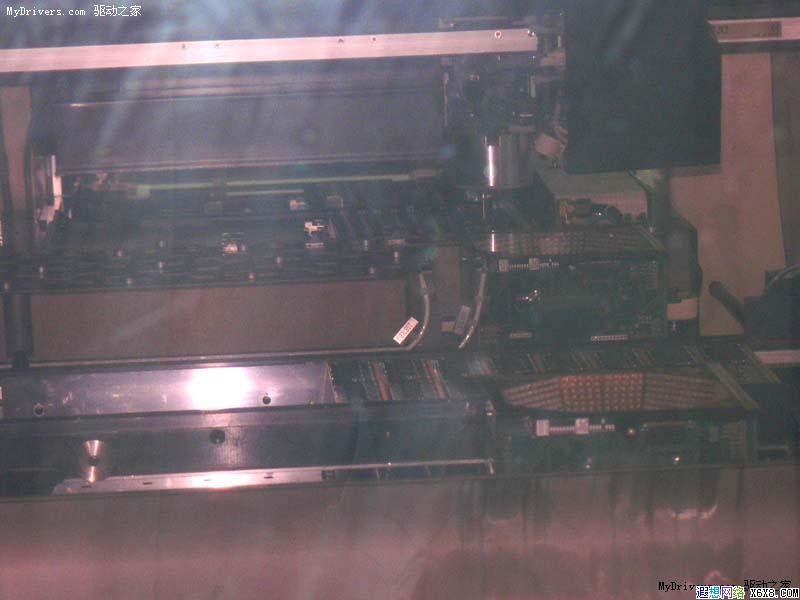

全自动焊接内存颗粒

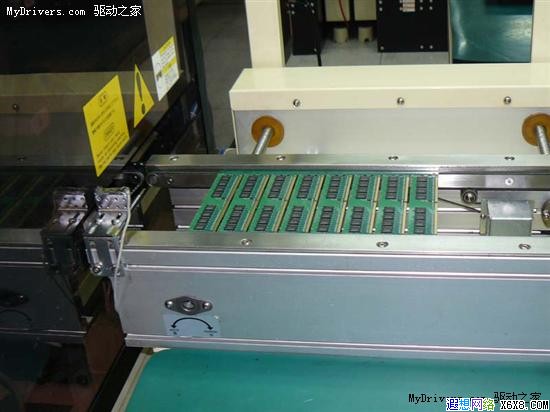

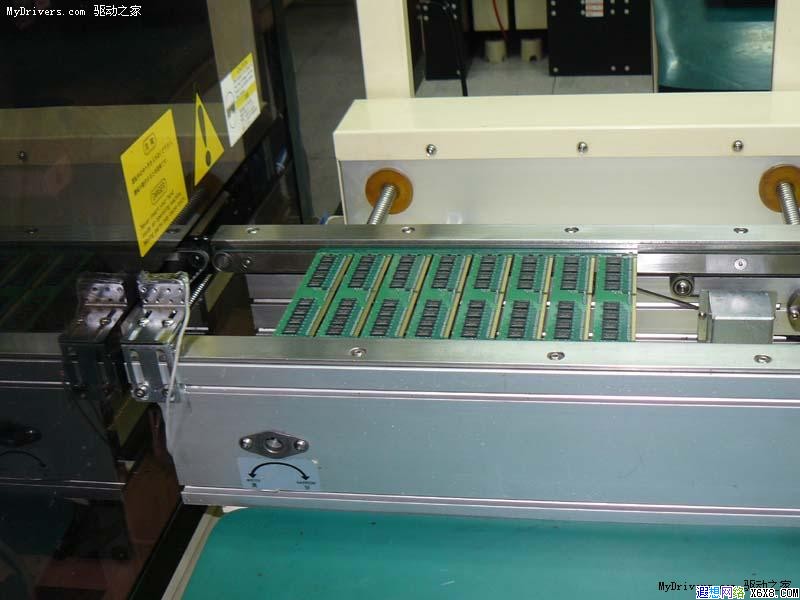

组装好的内存条在传送带上

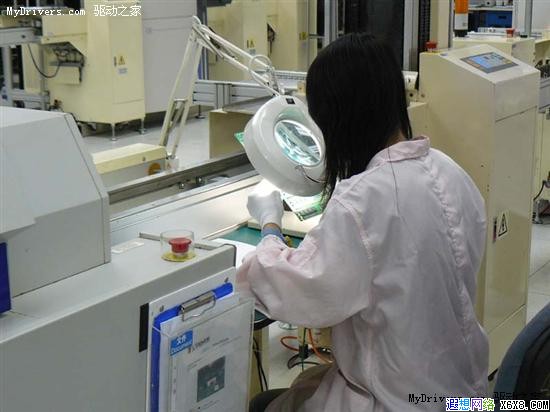

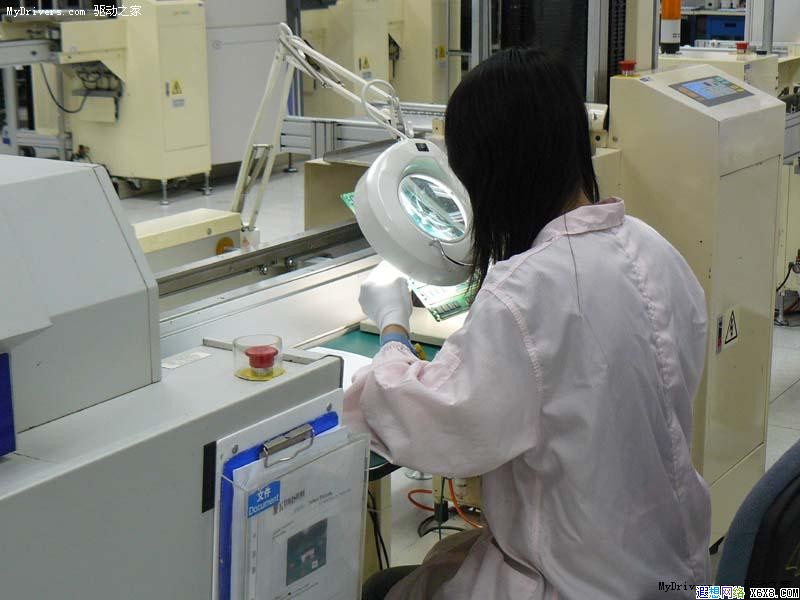

目测检查

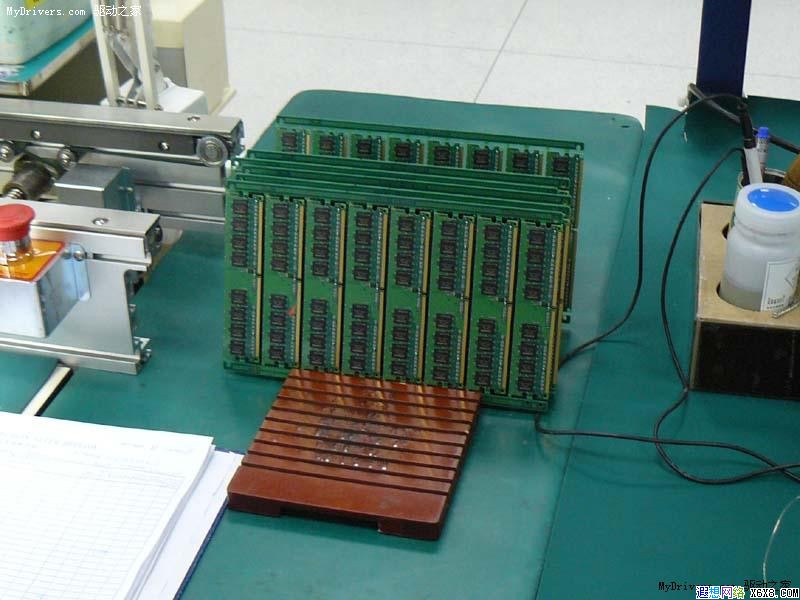

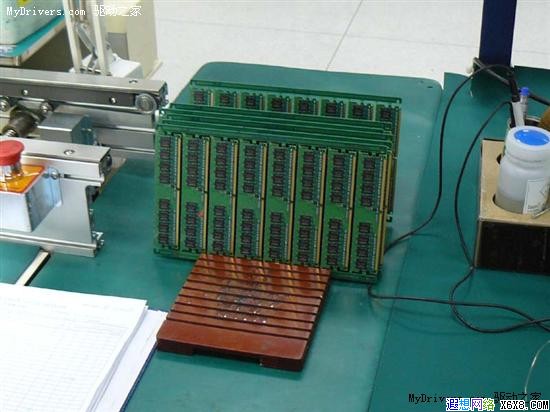

通过第一步目测的内存条

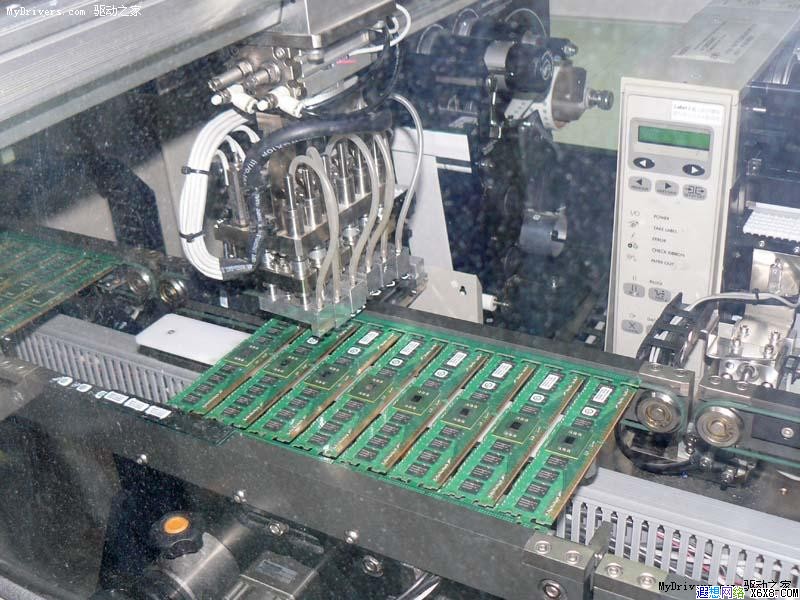

粘贴标签贴纸（图中正在贴标的是FB-DIMM）

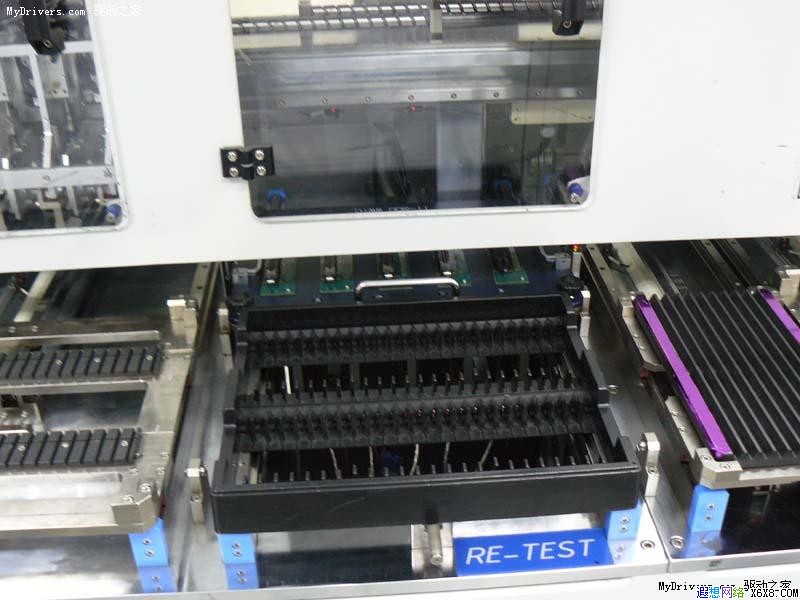

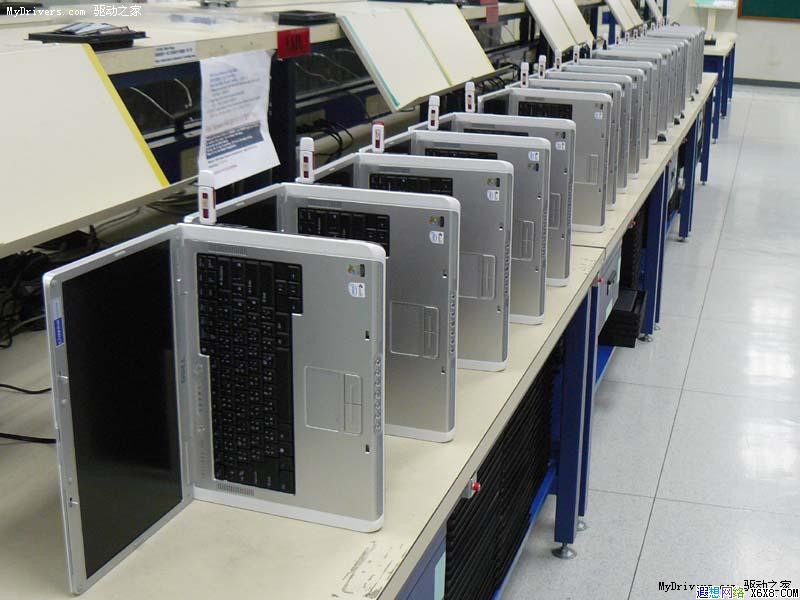

笔记本内存检测平台

笔记本内存检测平台

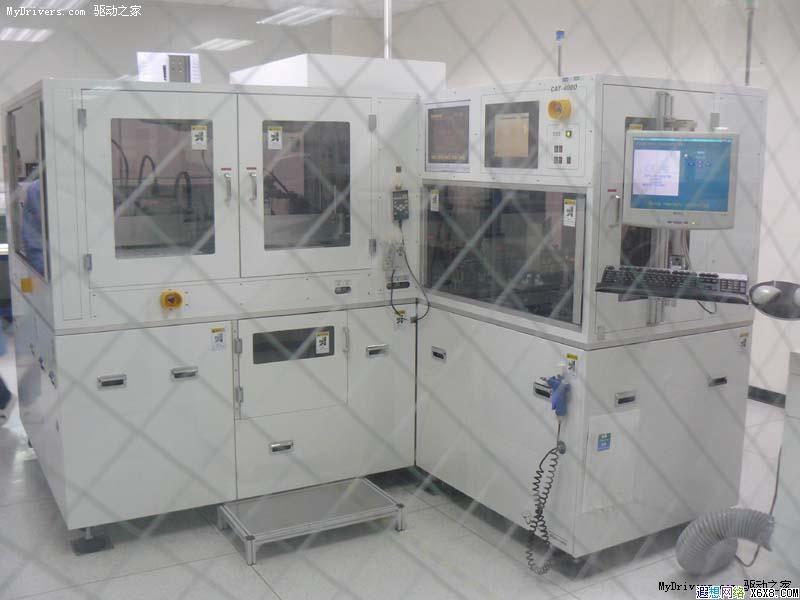

SD卡全自动封装设备

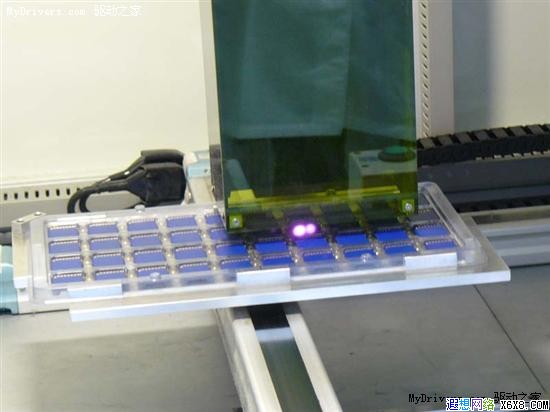

对SD卡用激光刻上标签信息

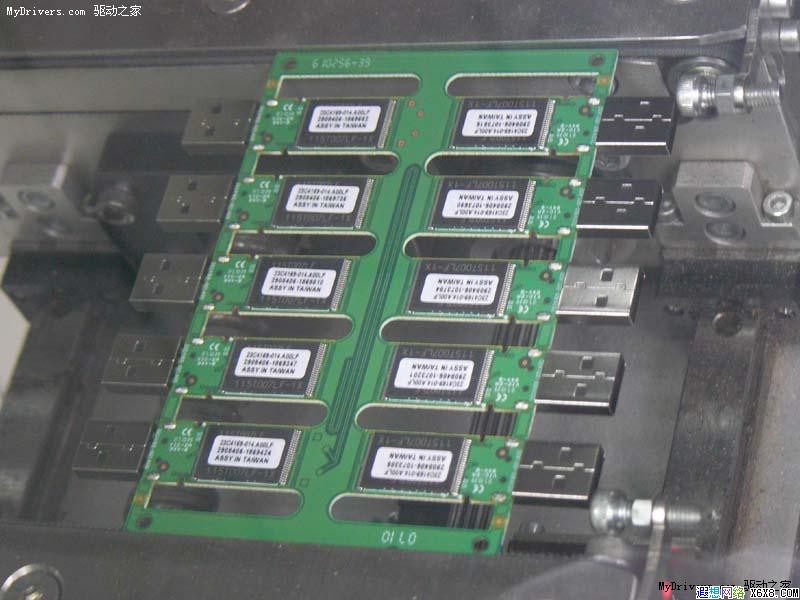

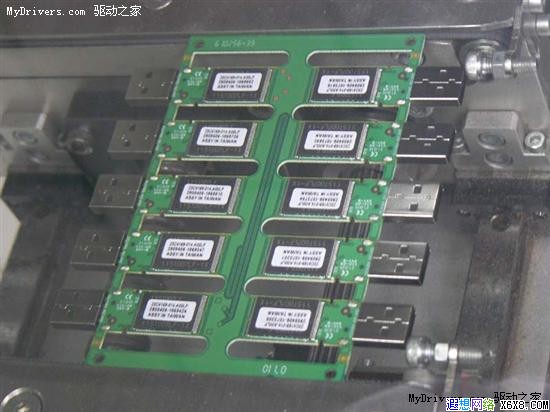

闪盘基板，10个一组
